点击图片查看原图
建筑隔音片材挤出机是用于生产聚合物基隔音材料（如橡胶、PVC、聚氨酯等）的核心设备，通过高温熔融原料并挤出成型，适用于制造隔音垫、隔音卷材、减震片等产品。以下是其关键技术要点、设备选型及生产工艺的详细说明：
隔音片材挤出机的核心功能**
原料处理**
• 将聚合物颗粒（如EPDM橡胶、PVC）或粉末与添加剂（增塑剂、阻燃剂、发泡剂）混合熔融。

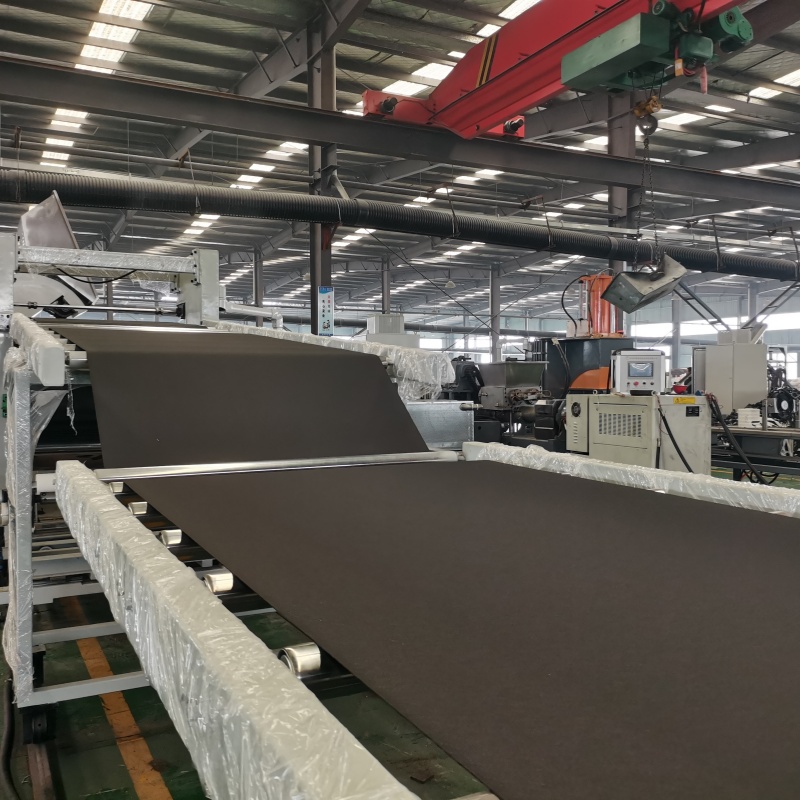

连续挤出成型**
• 通过螺杆挤压和模具定型，生产片材、卷材或异型材，厚度通常为1-10mm， 建筑隔音片材挤出机_建筑隔音片材宽度可达2米以上。
结构控制**
• 通过发泡工艺形成微孔结构，增强隔音和减震性能（如闭孔/开孔发泡隔音片）。
设备组成与关键技术**
| **组件** | **功能说明** |
|-------------------|-----------------------------------------------------------------------------|
| **挤出系统** | - **螺杆类型**：单螺杆（适合均质材料）或双螺杆（高混炼效率，适合填充改性材料）。<br>- **长径比（L/D）**：通常25:1以上，确保充分塑化。<br>- **温控模块**：分段加热（160-220℃），精准控制熔体流动性。 |
| **发泡装置** | - **物理/化学发泡**：注入氮气或添加化学发泡剂（如AC发泡剂），形成均匀气泡结构。 |
| **模具与压延系统** | - **衣架式模具**：确保片材厚度均匀。<br>- **三辊压延机**：调节表面平整度，冷却定型。 |
| **辅助设备** | - **自动喂料机**：精确控制原料与添加剂比例。<br>- **冷却水槽**：快速降温定型。<br>- **卷取/切割机**：成品分切为片材或卷材。 |
隔音片材挤出生产工艺流程**
**原料预处理**
• 聚合物颗粒干燥（避免水分导致气泡缺陷），添加剂（阻燃剂、色母）预混。
熔融挤出**
• 原料经螺杆剪切、加热熔融，与发泡剂混合后形成均匀熔体。
发泡成型**
• 熔体通过模具时压力释放，发泡剂分解产生微孔结构（闭孔隔音效果更佳）。

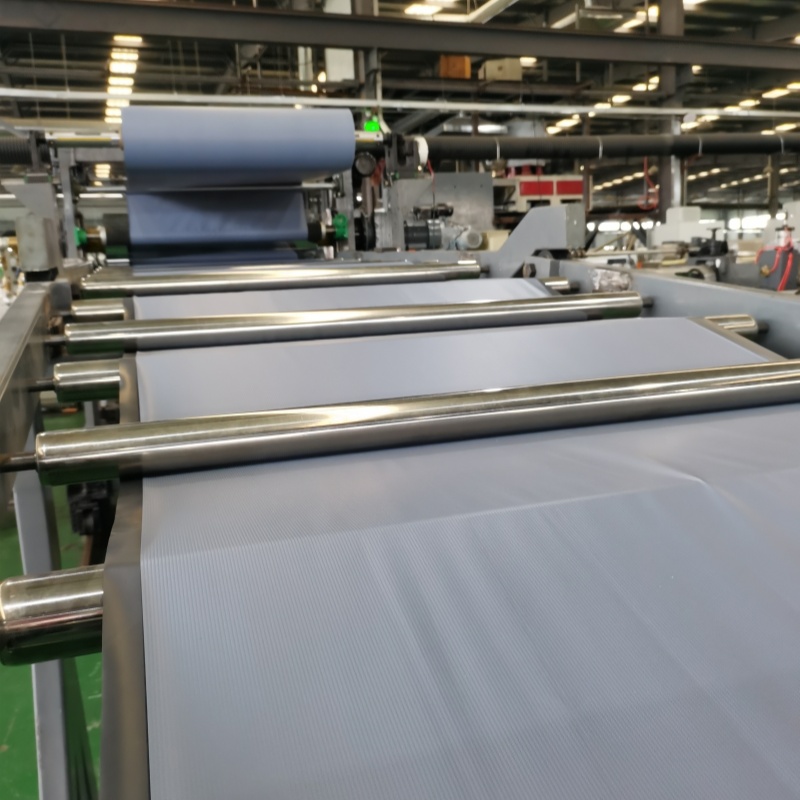

压延冷却**
• 三辊压延机控制厚度（±0.1mm精度）， 建筑隔音片材挤出机_建筑隔音片材水冷或风冷固化形状。
后处理**
• 表面压纹（增强摩擦力）、分切、质检（密度、隔音系数测试）。
设备选型关键参数**
| **参数** | **参考范围** | **影响维度** |
|-------------------|-------------------------------------------|-------------------------------------------|
| **螺杆直径** | 65-150mm | 产能（100-800kg/h） |
| **加热功率** | 30-100kW | 能耗与温控稳定性 |
| **大挤出宽度** | 1200-2500mm | 产品规格适应性 |
| **发泡密度控制** | 0.1-0.5g/cm³（发泡材料） | 隔音性能（密度越高，隔音效果越好） |
| **自动化程度** | PLC控制+人机界面 | 生产效率和一致性 |
材料与设备匹配建议**
橡胶基隔音片**
• **设备**：双螺杆挤出机（高剪切力，适合EPDM/SBR橡胶混炼）。
• **工艺**：常添加碳酸钙（降低成本）和炭黑（增强耐磨性）。
PVC隔音卷材**
• **设备**：单螺杆挤出机（适合稳定配方），需增塑剂（DOP）改善柔韧性。
聚氨酯发泡片**
常见问题与解决方案**
表面不平整**
• 调整压延辊温度与压力，检查模具是否有堵塞。
发泡不均匀**
• 优化发泡剂比例，确保螺杆混炼段设计合理。
隔音性能不达标**
• 提高材料密度（减少发泡率） 建筑隔音片材挤出机_建筑隔音片材或添加隔音填料（如硫酸钡）。
环保与能效优化**
• **节能设计**：采用电磁加热（比电阻加热节能30%以上）。
• **废气处理**：安装活性炭吸附装置，处理熔融过程挥发的有机气体。
• **废料回收**：边角料破碎后重新造粒，实现循环利用。
建筑隔音片材挤出机的选择直接影响产品质量和生产效率，需结合材料特性与市场需求综合决策。如需进一步优化配方或设备配置，建议与声学材料工程师及设备厂商协同设计。
