楼层隔音片材_JDL_楼层隔音片材

楼面隔音片材的生产流程涉及原料处理、挤出成型、结构优化及后处理等多个环节，需根据材料类型（如橡胶、PVC、聚氨酯）调整工艺参数。以下是典型聚合物基隔音片材的标准化生产流程及关键控制点：

生产流程概览**

**原料准备 → 混合塑化 → 挤出成型 → 发泡（可选） → 压延冷却 → 表面处理 → 分切质检 → 包装入库**

分步流程详解**

#### **1. 原料准备与预处理**

• **材料选择**：

  • **基材**：EPDM橡胶、PVC树脂、TPE（热塑性弹性体）或聚氨酯。

  • **添加剂**：发泡剂（AC、OBSH）、阻燃剂（氢氧化铝）、增塑剂（DOP）、填料（碳酸钙、硫酸钡）及色母。

• **预处理步骤**：

  • **干燥**：聚合物颗粒在80-120℃烘箱中脱水2-4小时，避免挤出时产生气泡。

  • **预混**：按配方比例将基材与添加剂（发泡剂、阻燃剂等）加入高速混合机（500-1000rpm） 楼面隔音片材_楼面隔音片材挤出机，混合10-15分钟至均匀。

熔融挤出与成型**

• **设备配置**：

  • 单/双螺杆挤出机（螺杆直径65-150mm，长径比≥25:1）。

  • 衣架式平模头（控制片材宽度1-2.5m，厚度1-10mm）。

• **工艺参数**：

  • **温度分段控制**（以PVC为例）：

    | 区段       | 一区 | 二区 | 三区 | 模头 |

    |------------|------|------|------|------|

    | 温度（℃） | 160  | 180  | 190  | 175  |

  • **螺杆转速**：20-60rpm（根据材料流动性调整）。

  • **压力控制**：模头熔体压力10-25MPa，确保挤出稳定性。

发泡工艺（闭孔/开孔结构）**

• **物理发泡**：向熔体注入氮气（N₂）或二氧化碳（CO₂） 楼面隔音片材_楼面隔音片材挤出机，通过压力释放形成微孔。

  • **发泡密度**：0.1-0.5g/cm³（密度越低，隔音效果越优但强度下降）。

• **化学发泡**：添加AC发泡剂（分解温度160-200℃），分解产生氮气实现发泡。

• **关键控制**：

  • 发泡剂添加量（1-5%），过量会导致泡孔破裂。

  • 发泡区温度精度±2℃，避免过早或延迟发泡。

 压延与冷却定型**

• **三辊压延机**：

  • 上、中、下辊温度分别设定为80℃、60℃、40℃，压力5-10MPa。

  • 调节辊间距控制片材厚度公差（±0.1mm）。

• **冷却方式**：

  • **水冷**：通过冷却水槽（水温10-25℃）快速降温，防止变形。

  • **风冷**：适用于厚度≤3mm的薄片 楼面隔音片材_楼面隔音片材挤出机，避免表面结露。

表面处理与后加工**

• **压纹/涂层**：

  • 压纹辊在片材表面压制防滑纹路（深度0.2-0.5mm）。

  • 涂覆UV涂层或耐磨层（如聚氨酯面漆），提升耐用性。

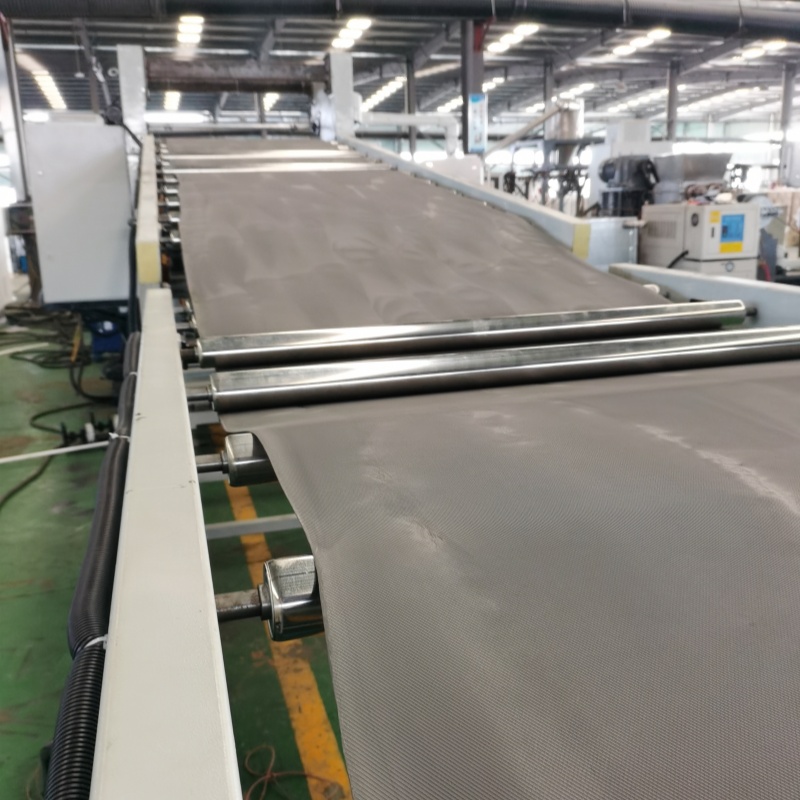

• **分切与收卷**：

  • 圆刀分切机将宽幅片材裁切为1-1.5m宽卷材，或定制尺寸片材（如600×600mm）。

  • 自动卷取机张力控制（10-30N），防止卷材松垮或变形。

 质量检测与包装**

• **检测项目**：

  | 测试项          | 方法标准               | 合格指标                |

  |-----------------|------------------------|-------------------------|

  | 密度            | ISO 845               | 符合设计值±5%           |

  | 隔音性能        | ASTM E90/ISO 10140    | 撞击声改善量≥15dB       |

  | 拉伸强度        | ASTM D412             | ≥3MPa（发泡材料）       |

  | 阻燃等级        | UL94/GB 8624          | 达到B1级或V-0级         |

• **包装**：

  • 卷材用PE膜缠绕防尘，片材堆叠后木托盘固定 楼面隔音片材_楼面隔音片材挤出机，贴标注明规格、批次及隔声系数。

不同材料的工艺差异**

| **材料类型**   | **工艺特点**                                                                 |

|----------------|-----------------------------------------------------------------------------|

| **橡胶基**     | - 需密炼机预混胶料（混炼温度80-120℃）。<br>- 硫化剂在挤出后段添加，避免过早交联。 |

| **PVC硬质片材** | - 增塑剂（DOP）添加量10-30%，改善柔韧性。<br>- 需严格控温防止分解产生HCl气体。  |

| **聚氨酯发泡** | - 采用反应挤出工艺，异氰酸酯与多元醇在螺杆中聚合并发泡。<br>- 需高精度计量泵。   |

环保与成本优化措施**

废料回收**：边角料经破碎机粉碎后（粒径≤5mm），按10-20%比例回掺至新料中。

节能设计**：

   • 挤出机采用电磁加热（节能30%以上）。

   • 余热回收系统用于原料预热。

轻量化**：通过发泡降低材料密度楼面隔音片材_楼面隔音片材挤出机（节省原料成本20-40%）。

楼面隔音片材的生产需兼顾材料科学与工艺控制，通过精准的配方设计和设备参数优化，可稳定产出高性能产品。建议生产企业配备在线检测系统（如红外厚度仪、密度仪），实时监控关键指标以降低废品率。
